YATO YT28631 Fáziskereső

Az YT-28631 feszültségmérő egy univerzális elektromos teszter, amely lehetővé teszi az elektromos feszültség jelenlétének meghatározását, a válIGENozó feszültség kimutatását pl. a vakolat alatt, valamint a kábelek folytonossági vizsgálatát és az elemek vagy akkumulátorok állapotának ellenőrzését. A feszültség jelenlétét a teszter házában található LED-ek egyikének világítása jelzi.

A TESZTER FUNKCIÓI

válIGENozó feszültség érzékelése érintéses módszerrel 70 - 250V
VálIGENozó feszültség érzékelése induktív módszerrel: 70 - 1000V
az akkumulátor ellenőrzése az érintkezési módszerrel: 1,5 és 9V között
kábel folytonossági teszt érintkezési módszerrel 0 - 100MΩ
TECHNIKAI ADATOK
teljes hossz: 140 mm
penge szélessége: 3,0 mm
hang- és fényjelzés (led dióda)
a teszter érzékenységének beállítása az induktív módszerhez: [H]igh - [L]ow
tápegység: 2x1.5V; LR44

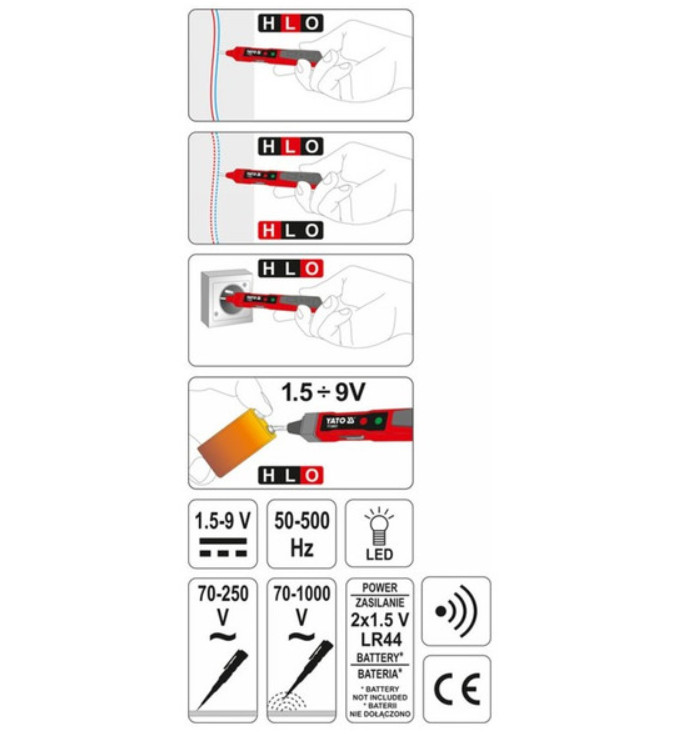

KAPCSOLATKEZELÉSI MÓDSZER

Állítsa a tesztelőt [O] állásba. Helyezze a teszter hegyét az áramkör feszültség alatt álló részéhez. Amikor a piros LED világít, elektromos áram folyik át az alkatrészen. Ezzel a módszerrel nem ajánlott megérinteni a fogantyú oldalán található érintkezőt. Az érintkező megérintése nem okoz áramütésveszélyt, de növeli a teszter érzékenységét, és meghamisíthatja a kijelzést.

INDUKTÍV MÓDSZER

Állítsa a tesztelőt [L] állásba. Vigye a fogantyú hátulját a szigetelt vezetékhez vagy a vezeték várható helyéhez a falban. A zöld LED világít, és egy hangjelzés jelzi a feszültség jelenlétét. A módszer érzékenységét növelheti, ha a gombot az [L]-ről [H]-ra váltja. Ez a módszer lehetővé teszi a feszültség alatt álló elektromos kábel megszakadásának "érintésmentes" érzékelését is. A megszakítás helyén a teszter leállítja a feszültség jelenlétének jelzését.

AZ AKKUMULÁTOR ÁLLAPOTÁNAK ELLENŐRZÉSE

Állítsa a tesztelőt az [O] állásba. Helyezze a teszter hegyét a "+" jelzésű akkumulátorpólushoz, érintse meg a fogantyú oldalán található érintkezőt, majd érintse meg a "-" jelzésű akkumulátorpólust. Amikor a LED világít, az elem vagy az akkumulátor feltöltődik. A teszter a különböző elektromos eszközök táplálására szolgáló elemek vagy akkumulátorok állapotát tudja ellenőrizni az 1,5V és 9V közötti tartományban. Ne használja ezt a módszert nagyobb feszültségű elemek vagy akkumulátorok ellenőrzésére. Ne tesztelje az elektromos áramkörhöz csatlakoztatott elemeket vagy akkumulátorokat.

A KÁBEL FOLYTONOSSÁGÁNAK ELLENŐRZÉSE

Állítsa a tesztelőt [O] állásba. A kábel folytonosságát úgy kell ellenőrizni, hogy a teszter hegyét a kábel egyik végére helyezzük, majd a fogantyú oldalán található érintkezőt megtartva megfogjuk a kábel másik végét. Ha a LED-dióda világít és hangjelzés hallatszik, az azt jelenti, hogy a vizsgált kábel folyamatos. Ezzel a módszerrel tilos feszültség alatt álló vezetékek vagy elektromos áramkörben lévő vezetékek folytonosságát vizsgálni.

Műszaki adatok:
Cikkszám YT-28631
EAN 5906083286315
Márka Yato
Súly (kg) 0,0620
MC 120 mesterdoboz
Belső doboz IB 6
Pal 2520
Frekvencia [Hz] 50-500
Feszültségtartomány [V] 70-250 / 70-1000
Méret [mm] 140
